什么是串口通信

串口通信，就是傳數據只有一根線傳輸，一次只能傳一個位，要傳一個字節就需要傳8次。串口通信就是把數據串在一根線上傳輸，所以就叫串口吧。

在對速率要求不高的情況，使用一根線發送數據是帶來大大的方便和實用價值的。

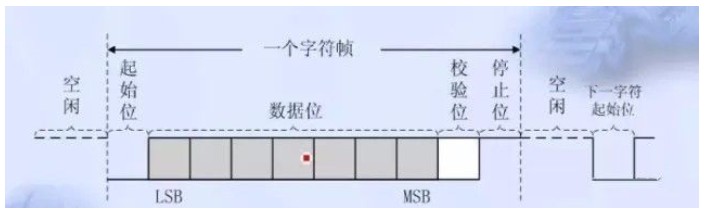

為了能正常發送和接收正確的數據，那異步串口通信就需要如下圖的格式。

在串口的通信參數上，就有了波特率、起始位、數據位、校驗位、停止位這幾個參數。

232\485\422的區別

串口通信主要為分232、485、422三種通信方式，這三種有什么區別呢？

232通信

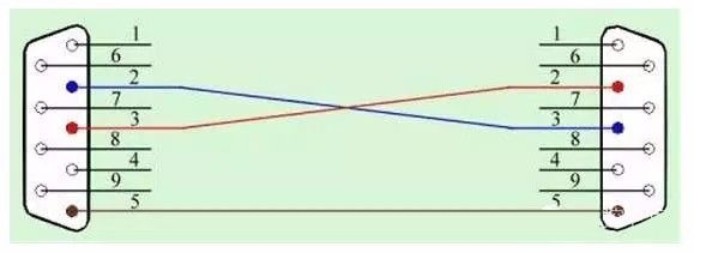

232通信主要是由RX、TX、GND三根線組成。RX接TX，TX接RX，GND接GND。這里發送和接收分別是由不同的線處理的，也就是能同時發送數據和接收數據，這就是所謂的全雙工通信。

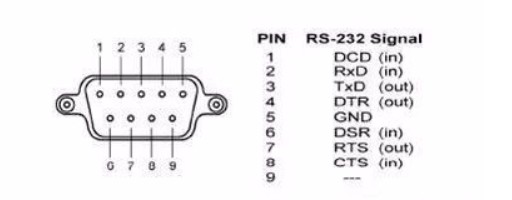

在這里擴展一下，串口通信還有一個功能叫做全功能串口通信，也叫標準串口。因?yàn)樵趦蓚€(gè)設備間進行數據傳輸，有些設備處理速度比較快，有些數據比較慢。為了保證數據能正常傳輸，在RX、TX的基礎上，還增加了幾個控制引腳，最后成了9個引腳，也就是常見的DB9這個東西，如下圖所示。

但是，如今很多控制器、人機界面、PLC等使用串口通信中一般不使用標準串口，而是直接使用RX、TX、GND三根線來通信的。

485通信

485的出現，是為了解決232通信距離受限的問題。

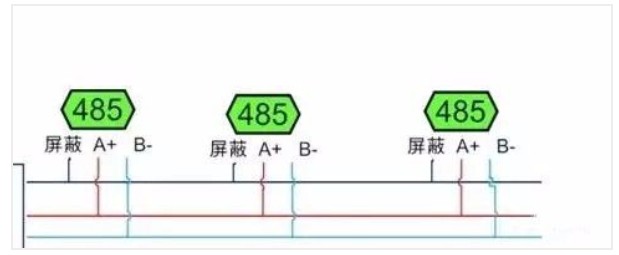

485通信只需要+、-兩根線，或者也叫A、B兩根線。A、B兩根線的差分電平信號就是作為數據信號傳輸。由于發送與接收都是用這兩根線，也就是說每次只能用作發送或者只能用作接收。所以，485是半雙工通信。

485就是這樣犧牲了232全雙工的效率來達到自己傳輸距離遠的代價。

422通信

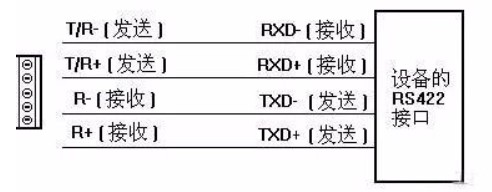

422的出現，是為了既實現232的全雙工通信方式，又能像485這樣提高傳輸距離。422也常被標注為485-4，而485被標注為485-2。因?yàn)?85-2是2根線，485-4是4根線，下圖是422的示意圖。

422就是把232的RX分成兩根線，RX+，RX-，把TX分成TX+,TX-。這樣就可以同時發送和同時接收了，還可以像485這樣，有較遠的傳輸距離。可是這樣一種很有優勢的通信方式，卻用得不多，最常用到的是232跟485。

串口通信常見問題

1、電腦使用USB轉串口可以和設備通信上，換成屏與設備就通信不上了？

2、用A家的屏可以和設備通信，換成B家的屏就通信不上了？

3、以前不接地線可以通信，換個設備為什么需要接地線了？

這個問題和上一個類似，因?yàn)橛行┰O(shè)備使用了隔離電源。以前不接地可以通信，有可能實際上地線已經接了，所以才可以通信?？赡軗Q了個帶隔離電源的，兩個設備的地是隔離的，就需要在串口上把地線接起來。

4、一個設備是232，另一個設備是422，沒有轉換設備，怎么辦？

   剛才也講了422和232的接線，因?yàn)檫@兩個都是全雙工的，接收和發送都是分到的，而422只是以一種差分信號進行傳輸。

   把422的Rx+與232的TX接，422的RX-與232的GND接。

5、用232通信沒問題，用485通信沒問題，使用232轉485之后就通信不穩定？

在485通信中，基本上是一主多從。但是遇到一些客戶實際使用中，有客戶想用兩個屏來訪問一個modbus設備的。目前暫時還沒有好的辦法。

7、串口通信的弱點

剛才提到，同步通信需要依賴于時鐘信號。這就存在一個問題，這個時鐘信號是誰來發起呢。在同步通信中，往往需要一個主設備發起時鐘信號讀從模塊的數據。在實際中，有屏讀PLC，有屏讀屏的數據。而單純地從異步串口通信來說，是沒有主從之說，雙方都是平等的角色，都可以互發信息，互收信息。而同步通信一般是應用于CPU讀一些模塊，由CPU發起時鐘信號，比如讀SD卡模塊，就可以通過SPI方式，還有一些傳感器模塊。
