跟蹤精度

主動式（晴）0.02°

被動式（陰）0.15°

角速度

9°/秒（最大）

旋轉

垂直/平面/方位軸= ± 250°（0°=真北/南）

水平/傾斜/天頂軸= +100°，-15°（0°=水平，90°=垂直）

轉矩（12VDC）

APT-02=12nm

AST-03=12×2=24nm

有效載荷

APT-02=10kg

AST-03=20kg

驅動機構

直接諧波齒輪傳動，零齒隙

發動機

步進電機（AST-02/3=2，AST-03T=3）

主動跟蹤

象限眼，實時閉環控制

水平軸尺寸

?25×130mm（AST-02=1, AST-03=2）

活動日照閾值

隨太陽天頂角自動變化

工作溫度

0-50°C

電源需求

12VDC名義上（11-16VDC）

<10W持續使用

電纜長度

6m，2芯

用戶界面

LED顯示，USB和RS232接口

高程控制（僅限AST-03T）

3 x TTL輸入：4個標準偏移；3用戶定義

防水等級

IP65

軸配合（僅限AST-03T）

兩個豎井上的MEMS測斜儀

尺寸大小

47×43×28cm

重量

AST-02=12kg, AST-03=14kg

標準配置

跟蹤器齒輪箱和控制箱，以及TE01 Eye

可用選項

LP01校平板；LS01水平架

TA01延長標高豎井，150mm

PM02太陽鏡座（單）

PM04 Pyr。安裝（雙）；PM06 Pyr。支座（三個）

ME01高程測斜儀

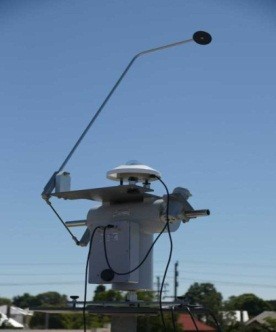

SA02遮陽板總成；SA02-T，兩個遮光板

狀態輸出引線（TTL或RS232）

串行數據端口（USB）和導線

延長電纜長度，最長可達25m

擴展溫度范圍，-40至+80°C
